Помимо использования в декоративных целях, сапфир (монокристалл сапфира) является важным базовым материалом для современной промышленности. Характеристики материала определяют сферу его применения, а благодаря своим превосходным оптическим, физическим и химическим свойствам сапфир широко используется во многих областях, таких как наука и техника, оборонная и гражданская промышленность, а также электроника.
Превосходные характеристики, широкое применение
Например, такие свойства, как устойчивость к химической коррозии, термостойкость, хорошая теплопроводность, высокая твердость (по шкале Мооса — до 9, при том что самый твердый материал — алмаз — имеет твердость 10), пропускание инфракрасного излучения и химическая стабильность, позволяют широко использовать его в инфракрасных военных устройствах, спутниковых космических технологиях и в качестве материала для окон высокоинтенсивных лазеров; Уникальная кристаллическая решетка, превосходные механические свойства, хорошие тепловые характеристики и другие свойства делают кристаллы сапфира наиболее идеальным материалом для подложки в практических применениях, таких как полупроводниковые светодиоды (LED) на основе GaN/Al₂O₃, интегральные схемы большой плотности SOI и SOS, а также сверхпроводящие наноструктурные пленки; Широкий диапазон оптической пропускаемости, характеризующийся отличной светопроницаемостью от ближнего ультрафиолета до среднего инфракрасного диапазона, делает его широко используемым в фотоэлектронных компонентах.
Сырья для производства оксида алюминия достаточно, а производственный процесс является основным конкурентным преимуществом

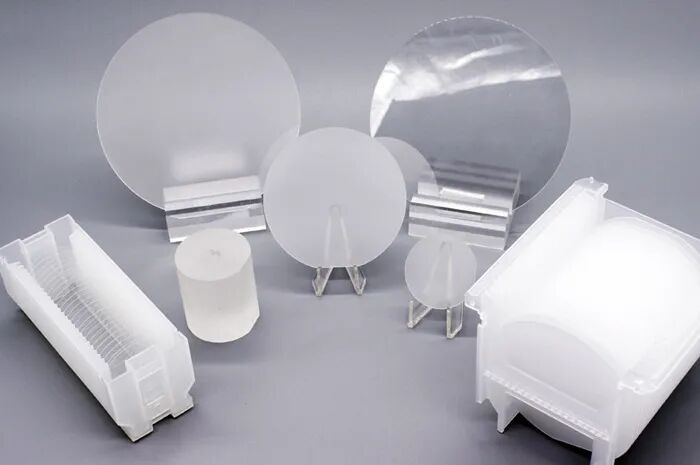

Натуральные сапфиры встречаются крайне редко, поэтому в промышленности в основном используются синтетические сапфиры (их вид при выращивании показан ниже), а сырьем для производства кристаллов сапфира служит высокочистый порошок оксида алюминия. Полагаю, что все специалисты в области порошковых материалов знают: в Китае существует немало крупных производителей порошка оксида алюминия, поэтому с точки зрения обеспечения сырьем сапфир как материал не испытывает дефицита. В отрасли общепризнанно, что с точки зрения снижения затрат ключевым фактором стоимости применения сапфира является производство высококачественных кристаллов больших размеров. Хотя технологические сложности при производстве крупногабаритных кристаллов в определенной степени приводят к увеличению затрат, эффект масштаба в определенной степени способствует снижению общих затрат.

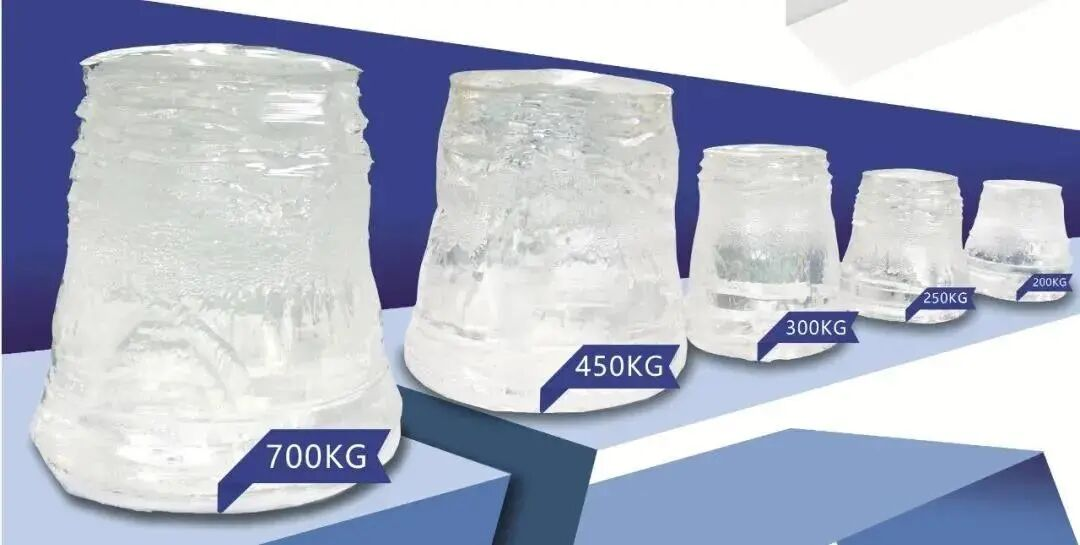

Классическим примером того, что «более крупные сапфиры эффективнее в применении», является то, что слитки большего размера позволяют сократить потери сырья. С пластин диаметром 6 дюймов можно произвести в 10–12 раз больше микрочипов, чем с пластин диаметром 2 дюйма, при этом увеличение геометрической площади составляет всего 9 раз по сравнению с 2-дюймовыми пластинами. Снижение кривизны пластины и возникающий благодаря этому «краевой эффект» позволяют разместить больше микрочипов по периметру.
Какие области считаются перспективными?
Области применения сапфира включают подложечные материалы, военную сферу и вооружение, а также потребительскую электронику и смарт-устройства. В настоящее время подложки остаются важной областью применения сапфира, в основном в качестве подложек для светодиодов. Доля подложечных материалов в применении составляет около 75%, а доля применений, не связанных с подложками, — около 25%.
После того как в 1992 году японский инженер Шудзи Накамура совершил революционный прорыв, подготовив эпитаксиальный слой GaN на сапфировой подложке и успешно создав светодиод синего света (именно тот, который сейчас в моде: светодиодный чип GaN на Al₂O₃), наступил бурный рост производства сине-зеленых светодиодов. Химический состав кристалла сапфира — оксид алюминия, кристаллическая структура — гексагональная решетка. Он обладает сверхвысокой твердостью, стабильными физическими и химическими свойствами при высоких температурах, а также превосходными оптическими характеристиками, благодаря чему постепенно стал основным материалом для производства сине-зеленых светодиодов.
В настоящее время сапфир в основном используется в качестве подложки для светодиодов, и именно это является его основным применением. Хотя рынок традиционной светодиодной отрасли (в диапазоне видимого света, стандартных размеров) имеет огромный объем, конкуренция на нем обострилась, и, похоже, возможности для роста уже исчерпаны. Поэтому поиск новых областей применения стал движущей силой роста сапфировой отрасли. По прогнозам экспертов сапфировой отрасли, в ближайшие 3–5 лет основные возможности для роста отрасли будут связаны с тремя основными направлениями: УФ-светодиодами, mini/microLED и бытовой электроникой.
Перспективная технология № 1: UV-C-LED (светодиоды глубокого ультрафиолетового диапазона) У светодиодов настали тяжелые времена, и главная причина этого — перепроизводство. С момента локализации производства чипов для синих и зеленых светодиодов на основе галлурника цены на чипы в диапазоне видимого света (за исключением красного света) начали стремительно падать. Несмотря на огромный объем рынка, производственные мощности Китая настолько велики, что цены на синие и зеленые светодиоды прошли путь от «бриллиантовых» до «золотых»... и в конце концов опустились до «капустных». Хотя цены на светодиоды видимого диапазона не радуют, цены на светодиоды УФ-С-диапазона остаются стабильными. В зависимости от интенсивности УФ-излучения, то есть от длины волны, УФ-излучение подразделяется на три типа: УФ-А (320–410 нм), УФ-В (280–320 нм) и УФ-С (200–280 нм).

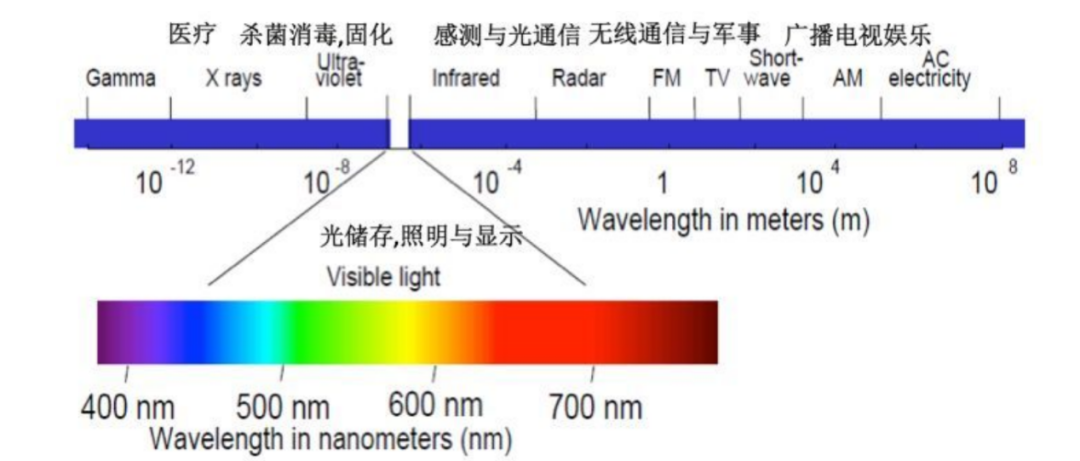

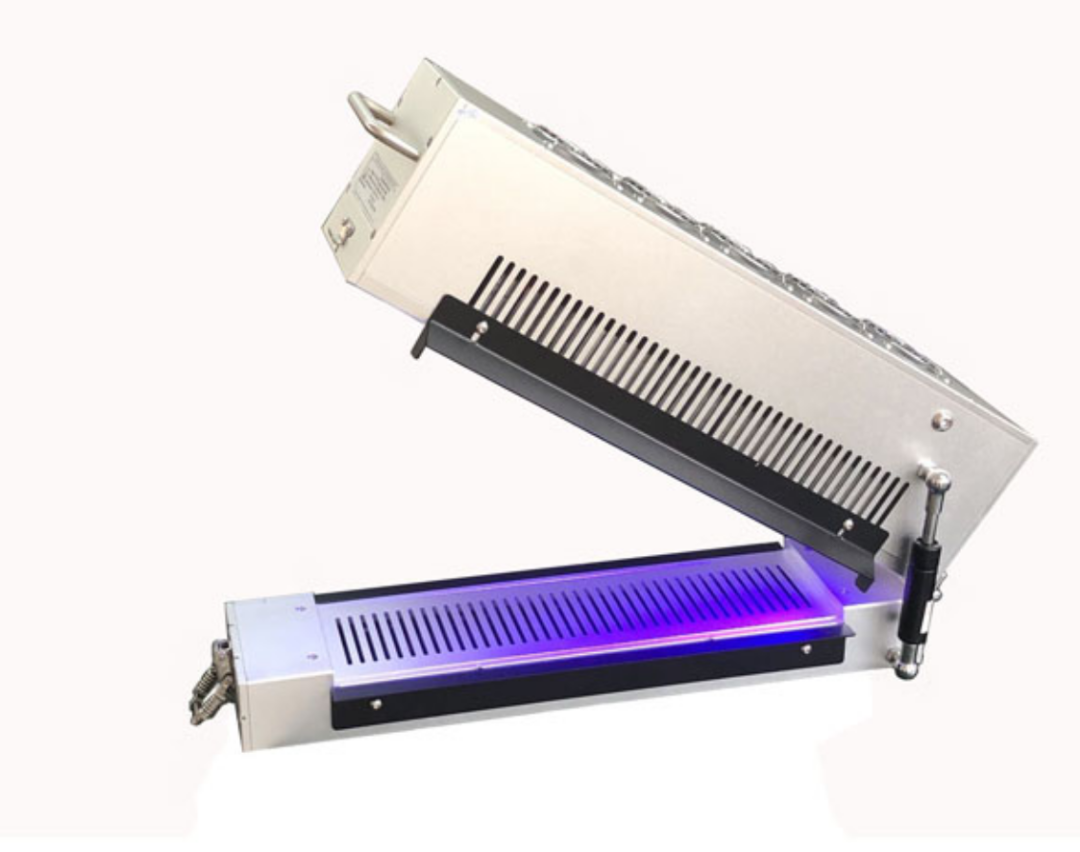

На рынке УФ-светодиодов УФ-А занимает значительную долю — до 90 %. Основной сферой применения является отверждение, в частности в маникюре, стоматологии и полиграфии. Кроме того, УФ-А также используется в коммерческом освещении, позволяя белой одежде выглядеть более белой; УФ-В применяется в основном в медицине, согласно отчетам, УФ-В с длиной волны 293 нм способствует выработке витамина D3, что помогает предотвратить остеопороз и другие метаболические заболевания костей, особенно в регионах с недостатком солнечного света (нишевое применение); UV-C в основном используется для стерилизации и дезинфекции. С момента глобального распространения пандемии COVID-19 у потребителей быстро возросло понимание важности стерилизации и дезинфекции, а возможности в сфере профилактики заболеваний стимулировали спрос на продукты серии UV-C-LED.

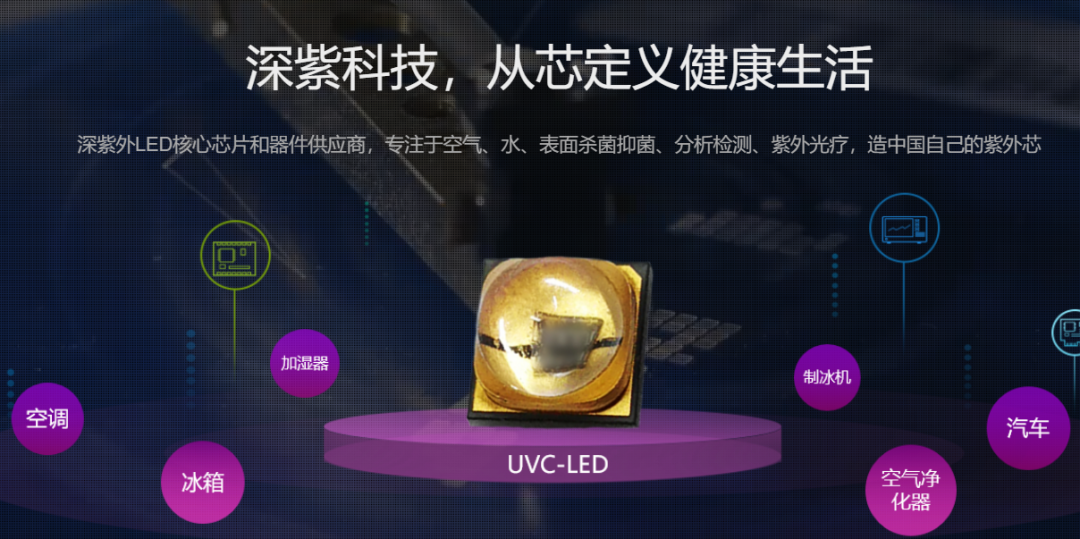

На цену и долю рынка светодиодов с различными длинами волн в основном влияют технические барьеры: чем короче длина волны, тем выше технические требования; цена светодиодов UV-C примерно в 10 раз превышает цену светодиодов диапазона UV-A. UV-C обладает способностью к полной стерилизации и дезинфекции, что позволяет широко применять его в таких областях, как бытовая техника, очистка воды, очистка воздуха, медицина и военная промышленность (рынок имеет огромный потенциал). Кроме того, UV-C имеет самые высокие технические барьеры, максимальную добавленную стоимость и чрезвычайно высокую валовую рентабельность. Таким образом, сфера применения UV-C-LED очень широка, и если он будет применяться в больших объемах, это, безусловно, приведет к росту спроса на сапфировые подложки.
Несмотря на то, что UV-C-LED имеют множество преимуществ по сравнению с традиционными ртутными лампами, в настоящее время они сталкиваются с рядом проблем, таких как сложность технологий получения эпитаксиальных слоев, сложность проектирования структуры чипов, ограничения в выборе материалов для корпусов чипов и сложности с отводом тепла, что приводит к чрезмерно высокой стоимости UV-C-LED и затрудняет их широкое внедрение. Однако с точки зрения материаловедения и рыночного спроса потенциал применения UV-C-LED действительно огромен.
Перспективная технология № 2: mini/microLED

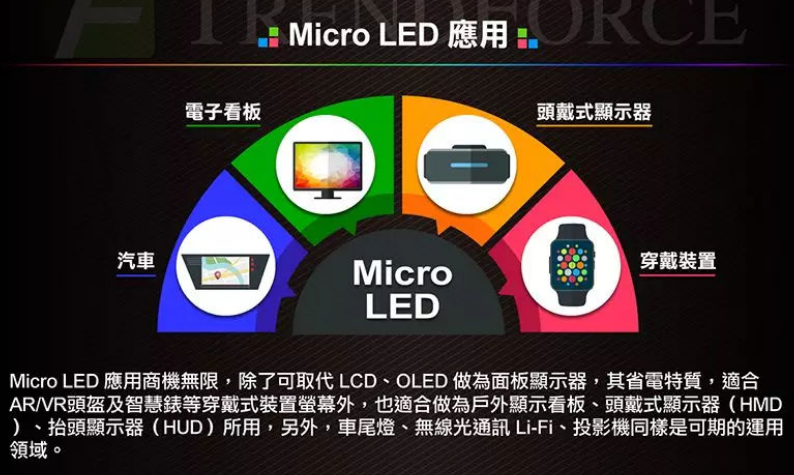

Как уже упоминалось ранее, у светодиодов видимого спектра настали не лучшие времена, но на самом деле не все светодиоды видимого спектра лишились перспектив развития. Согласно отчету исследовательской компании TrendForce о десяти главных тенденциях в сфере высоких технологий на 2020 год, технологии MiniLED и MicroLED вошли в число этих тенденций и будут широко применяться в высокотехнологичной продукции, причем MiniLED станет прямым конкурентом OLED. Лидеры рынка бытовой электроники, производители телевизоров, компании-поставщики панелей, а также предприятия среднего и нижнего звеньев цепочки производства светодиодных дисплеев прилагают все усилия, направляя все больше внимания, средств и технологий на бурно развивающийся рынок Mini/MicroLED. В эпоху электронной информации, помимо постоянного совершенствования микросхем, материалы для экранов также постоянно обновляются — жизнь не стоит на месте, инновации не прекращаются, а сюрпризы не заставляют себя ждать.
Ты помнишь этот монитор с огромным корпусом?
Мониторы с большим корпусом также называют ЭЛТ-мониторами; их научное название — «электронно-лучевая трубка».

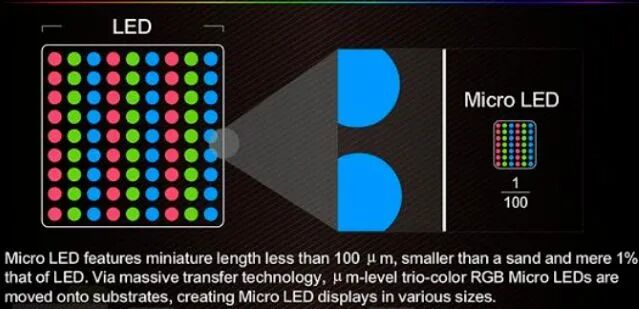

По сути, MicroLED и MiniLED одинаковы в том, что в качестве световых точек пикселей используются крошечные кристаллы светодиодов. Разница заключается в том, что в MicroLED применяются кристаллы размером 1–10 микрометров, что позволяет создавать дисплеи с размером пикселей 0,05 мм или меньше; в то время как в MiniLED используются кристаллы размером в десятки микрометров, что позволяет создавать дисплеи с размером пикселей 0,5–1,2 мм. А хорошо известные нам LED-дисплеи с мелким шагом пикселей используют кристаллы размером в доли миллиметра, что позволяет создавать дисплеи с размером пикселя 1,0–2,0 мм. MiniLED считается переходной технологией — это продукт, похожий на LED, но меньшего масштаба, а MicroLED, подобно OLED, основан на пикселях, и его производственный процесс более сложен.
32-дюймовый 4K-монитор ASUS с подсветкой MINI-LED, в котором используется технология MINI-LED, где светодиоды в два раза меньше традиционных, что позволяет повысить точность регулировки яркости за счет более плотного расположения. Он обеспечивает динамическую регулировку яркости в 1 152 зонах, отличается более высокой яркостью и более глубокой черной гаммой, что обеспечивает лучшую контрастность и точное воспроизведение контента HDR.
Как сообщается, энергопотребление MicroLED составляет всего 10 % от энергопотребления ЖК-дисплеев и 50 % от энергопотребления OLED-дисплеев. Кроме того, по сравнению с OLED, также относящимся к самосветящимся дисплеям, при одинаковом энергопотреблении яркость MicroLED в три раза превышает яркость OLED-экрана, а также отличается лучшей стабильностью материалов и отсутствием остаточных изображений. Более того, по сравнению с обычными светодиодными экранами (состоящими из соединенных между собой модулей), благодаря «модульной» конструкции пользователь может добавлять экраны по своему усмотрению, причем в настоящее время нет ограничений на количество добавляемых экранов.
Меньшие по размеру светодиоды позволяют добиться лучшего качества изображения и более высокого разрешения, однако для их производства требуется уменьшение размеров чипов, а для этого, естественно, повышаются требования к оборудованию. Таким образом, ключевые технические и технологические проблемы в области Mini/MicroLED связаны именно с чипами и оборудованием, поэтому именно на эти аспекты приходится наибольшая доля инвестиций и усилий в области научно-технических разработок. Данная сфера ориентирована на рынок высокого класса, характеризуется высокой валовой прибылью, но в то же время сопряжена с серьезными техническими сложностями.
Перспективная отрасль № 3: бытовая электроника

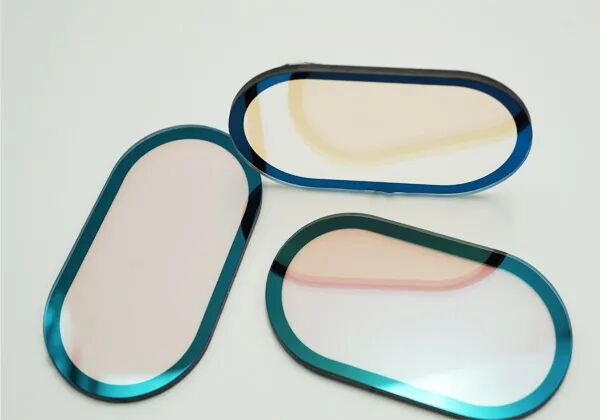

Сфера бытовой электроники представляет собой рынок огромных масштабов и, естественно, является одним из наиболее перспективных направлений для изучения возможностей применения сапфировых материалов; в этой области они обычно используются в качестве материала для дисплеев. Первоначальный всплеск интереса к ним, вероятно, был вызван инициативой одной известной компании, и хотя в конечном итоге эта компания отказалась от использования сапфировых экранов, что, казалось бы, остудило энтузиазм по поводу применения сапфира в мобильных устройствах, это ни в коей мере не препятствует дальнейшим исследованиям в области бытовой электроники. Возможно, в ближайшее время сапфиру не удастся преодолеть свой главный недостаток при использовании в виде больших тонких пластин (к сожалению, экраны мобильных телефонов сейчас относятся к категории больших): он очень хрупок. Однако в случае с немного меньшими деталями он вполне справляется. Например, сапфир используется в крышках объективов, которые есть в каждом смартфоне, а также в качестве материала для дисплеев модных в настоящее время носимых устройств — таких как часы, фитнес-браслеты и смарт-часы.
Хотя в настоящее время доля применения сапфира в бытовой электронике относительно невелика, с учетом объема рынка бытовой электроники этот сегмент представляет собой весьма значительный рынок. Если сапфировые пластины начнут широко использоваться в носимых устройствах, это значительно стимулирует спрос на сапфир и откроет для сапфировой отрасли безграничные возможности. При этом наиболее ожидаемое сапфировой отраслью применение в бытовой электронике — использование в экранах мобильных телефонов — пока не может быть широко внедрено из-за ограничений, связанных с текущим уровнем технологий обработки и производства, и, естественно, предстоит пройти еще долгий путь.
