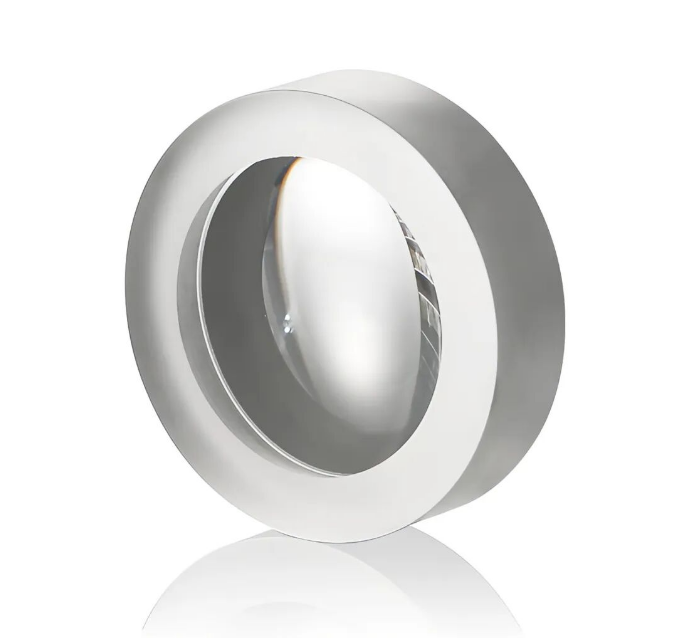

Обработка оптических линз из сапфира: от природного минерала до прецизионных оптических элементов

Когда речь заходит о сапфирах, у большинства людей в воображении возникает образ ослепительно сияющих камней из ювелирных магазинов, полученных в результате обработки природных минералов. Однако в настоящее время производство сапфиров перешло от использования природных месторождений к массовому искусственному производству, причем эти искусственные сапфиры обладают теми же свойствами, что и природные.
В области оптической обработки существует малоизвестный факт: наиболее часто используемый сапфир на самом деле является абсолютно бесцветным и прозрачным. По своей химической природе он представляет собой монокристалл оксида алюминия (Al₂O₃), а синий цвет в ювелирных изделиях обусловлен «окрашиванием» микроскопическими ионами металлов, таких как железо и титан. Такой чистый бесцветный сапфир также называют «белым сапфиром» — благодаря своей поразительной твёрдости и превосходной светопроницаемости он уже давно вышел за пределы ювелирных витрин и стал незаменимым ключевым материалом в сфере прецизионного оптического производства. От иллюминаторов космических кораблей до смотровых отверстий глубоководных зондов, от инфракрасных систем наведения ракет до защитных линз камер в ваших мобильных телефонах — сапфир везде незаметно выполняет свою роль.

I. История сапфира: от минерала до искусственного кристалла
1. «Происхождение» природного сапфира
С геологической точки зрения сапфир относится к семейству корундов и в основном образуется в магматических породах, таких как щелочные базальты. Его кристаллы относятся к тройной кристаллической системе, часто имеют бочкообразную или столбчатую форму, а плотность колеблется от 3,90 до 4,10 г/см³. Несмотря на свою красоту и ценность, природный сапфир по объёмам добычи и степени чистоты далеко не удовлетворяет потребностям современной промышленности; к тому же природная руда часто содержит ионы, придающие цвет, и не является прозрачным материалом, необходимым для оптических приборов.
2. Появление искусственного сапфира
В результате человечество разработало технологию искусственного выращивания монокристаллов сапфира. Сегодня в промышленном производстве широко используются такие методы, как метод вытягивания (метод Чохральского), метод теплообмена (HEM) и метод электроформования (EFG), позволяющие «выращивать» при высоких температурах чистые и прозрачные сапфировые кристаллические стержни диаметром до нескольких десятков сантиметров. Эти искусственные кристаллы обладают абсолютно такими же физическими и химическими свойствами, как и природный сапфир, при этом их чистота и однородность значительно превосходят показатели природной руды. Что ещё более важно, при искусственном выращивании можно точно контролировать направление роста кристалла и вырезать пластины с определёнными кристаллическими гранями, чтобы удовлетворить потребности различных типов оптических элементов.
3. Сапфир ≠ сапфировое стекло

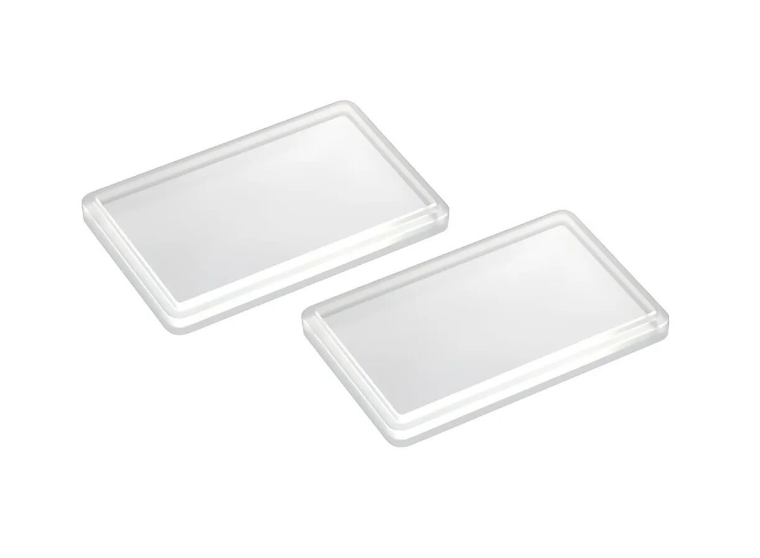

Стоит отметить, что термины «сапфировое стекло» или «сапфировое зеркало», которые часто встречаются на рынке, относятся именно к искусственно выращенному бесцветному монокристаллическому сапфиру, а не к смеси «стекла» и «сапфира» — это сам по себе настоящий монокристаллический сапфир, просто обработанный в форму прозрачных пластин, похожих на стекло.

II. Физические свойства сапфира: чем он так «прочен»?
Сапфир способен «стоять на ногах» в экстремальных условиях исключительно благодаря ряду своих поразительных физических свойств.
1. Непревзойденная твёрдость
Твёрдость сапфира по шкале Мооса достигает 9 — это второй по твёрдости материал в природе после алмаза. Это означает, что сапфир практически невозможно поцарапать чем-либо из повседневного обихода — разве что алмазом.
Такая высокая твёрдость даёт уникальное преимущество: оптические элементы из сапфира можно изготавливать гораздо тоньше, чем из обычного стекла. При одинаковой механической прочности их толщина может быть уменьшена в несколько раз, что обеспечивает меньшее поглощение света и более высокую светопроницаемость.
2. Превосходная термостойкость
Температура плавления сапфира составляет от 2030 до 2050 °C; в воздухе он может длительно эксплуатироваться при температурах до 1900 °C без фазовых переходов. Что ещё более важно, он обладает высокой теплопроводностью — от 23 до 46 Вт/(м·К) — и относительно низким коэффициентом теплового расширения. Это означает, что сапфир не только выдерживает высокие температуры, но и быстро рассеивает тепло, не деформируясь под воздействием нагрева — для областей применения с чрезвычайно высокими тепловыми нагрузками, таких как окна для высокомощных лазеров, где используются большинство диапазонов видимого и ближнего инфракрасного излучения, сапфир является практически «идеальным материалом».
3. Превосходная химическая стабильность
Сапфир практически не растворяется в воде и демонстрирует отличную устойчивость к обычным кислотам и щелочам. Единственным исключением являются горячие растворы концентрированных щелочей, которые могут вызывать его незначительную эрозию. Даже при температурах до 1000 °C сапфир сохраняет химическую инертность и не вступает в реакцию с большинством коррозионных веществ. Такая химическая стабильность позволяет ему длительно эксплуатироваться в агрессивных средах, таких как смотровые окна на химических заводах или окна глубоководных зондов, не подвергаясь «разъеданию».
4. Превосходная механическая прочность
Прочность сапфира на изгиб составляет от 400 до 690 МПа, модуль упругости — от 335 до 400 ГПа, а модуль Юнга примерно в два раза превышает аналогичный показатель у железа. Даже под воздействием сильных внешних сил он не подвержен деформации или разрушению и способен выдерживать экстремальные механические нагрузки, такие как высокое давление в глубоководных слоях океана и удары с высокой скоростью.

III. Точная обработка оптических линз из сапфира: как «овладеть» вторым по твердости материалом
1. Сложности обработки: высокая твердость и большая хрупкость
Сапфир сложен в обработке не только из-за высокой твердости, но и потому, что это твердый и хрупкий материал — то есть «твердый и хрупкий». При традиционной механической обработке для резки сапфировой пластины толщиной 1,5 мм алмазным диском требуется более 45 секунд, а отколы и трещины, вызванные концентрацией напряжений, значительно снижают выход готовой продукции; брак высокоточных оптических элементов иногда превышает даже 50 %.
2. Процесс резки: от алмазных дисков к лазерной резке
Резка является первым этапом обработки сапфира и одновременно самой сложной задачей. Раньше в основном использовались алмазные пилы и алмазные проволочные пилы.
В последние годы технология лазерной резки стала революционным прорывом в обработке сапфира. Ультракороткие импульсы лазера пико- или фемтосекундной длительности позволяют в кратчайшие сроки испарить материал, обеспечивая «холодную обработку» с минимальной зоной термического влияния, что позволяет избежать проблем с трещинами и сколами, характерных для традиционных технологий.
3. Шлифование: устранение «следов» от резки
На поверхности сапфировых пластин после резки остается большое количество микротрещин и неровностей, которые необходимо устранить путем шлифования. Шлифование делится на два этапа: грубое и чистовое.
На этапе грубой шлифовки с помощью высокоточных шлифовальных машин в сочетании с алмазной пудрой быстро удаляются остаточные повреждения поверхности и заусенцы, оставшиеся после резки. Этап тонкой шлифовки требует большего мастерства: для разных участков используются шлифовальные головки из разных материалов — бакелитовые головки для обработки углов R, а медные головки с масляной шлифовальной пудрой — для тонкой обработки изогнутых поверхностей. Благодаря такой тщательной проработке шероховатость поверхности можно контролировать на нанометровом уровне.
4. Полировка: стремление к гладкости на атомном уровне
Для оптических линз качество поверхности напрямую влияет на оптические характеристики. В дополнение к традиционным технологиям полировки более передовые технологии химико-механической полировки, основанные на добавлении химически активных растворов в полировальную жидкость, используют синергетический эффект механического трения и химического коррозионного воздействия, что позволяет удалять материал на атомном уровне и контролировать шероховатость в диапазоне от 0,3 до 0,8 нанометра.
5. Нанесение покрытий: «очки» для сапфира
Недостаток сапфира, заключающийся в высокой отражательной способности поверхности, можно компенсировать нанесением антибликового покрытия. Антибликовое покрытие использует интерференционный эффект многослойных пленок, позволяющий отраженным лучам взаимно компенсировать друг друга, тем самым увеличивая коэффициент пропускания. Для различных областей применения требуются разные типы покрытий:
Ультрафиолетовый диапазон: используются фторидные покрытия, коэффициент пропускания которых составляет от 80 % до 95 %; применяются в ультрафиолетовых лазерах и фотолитографических системах;
Диапазон видимого света: используются широкополосные антиотражающие покрытия (400–700 нм), коэффициент пропускания которых составляет от 94 % до 98 %; применяются в объективах фотоаппаратов и защитных стеклах мобильных телефонов;
Ближний инфракрасный диапазон: оптимизированы для определённых длин волн (например, 1064 нм), коэффициент пропускания превышает 99 %, используются в волоконно-оптической связи и лазерной резке;
Средний инфракрасный диапазон: антиотражающие покрытия в диапазоне от 3 до 5 мкм позволяют повысить коэффициент пропускания до 85–92 %, используются в тепловизионных системах и головках самонаведения ракет.
